● 概述

鍋爐的風道、煙道、爐膛等取壓口，由于管道中含有一定的粉塵，所以經常發生堵塞，堵塞后必須用鼓風機或其他吹除，勞動強度很大，我廠開發生產的PFD-型系列防堵風壓取樣器是根據旋風分離器的原理制成，

PFD-型系列防堵風壓取樣器經全國電廠長期使用證明，在制粘合輸粉(煤粉)系統及爐膛的風壓和差壓測量，可以高粘度、低流動性、強腐蝕性的風粉混合物測量不發生堵塞。



● 特點

不需要氣源，不存在系統復雜，安裝工作量大的問題。

不需要耗能，不需要維護，無任何附加測量誤差。

PFD-1型為外碳鋼內不銹鋼型防堵取樣器。

PFD-2型為全不銹鋼型防堵取樣器。



PFD-Y靠背管

技術指標

測量精度:土3%測量介質:空氣

管道:圓管、矩形管取樣口徑: φ34x2mm引壓口徑: φ14x2mm公稱壓力: Pn≤6.4Mpa

流體溫度: t≤450°C 可根據用戶要求， 指定材質即可。







概述

本裝置采用特殊材料解決了動壓探頭磨損的問題和采用連續自振動裝置和特殊的結構解決了探頭的堵塞問題，大大提高了氣流(含塵)的流速在線測量的準確度和可靠性。廣泛應用于燃煤電廠鍋爐的一、二、三次風風速在線監測裝置和一次風煤粉濃度在線測量。測量精度高，風速測量精度可達土3%，裝置中沒有節流元件，不增加被測管道系統的阻力。系統結構簡單，安裝方便，改造工作量小，運行可靠。該裝置從根本上解決了鍋爐側風元件中存在的耐磨和防堵兩大關鍵技術。



適用范圍

含粉量大，容易造成一-般測速裝置磨損堵塞的風速風量測量例如:測量一次風管、一次風噴口風速測量二次風管、二次風噴口風速; 測量三次風管、三次風噴口風速:

測量儲倉式制粉系統一次風管內煤濃度。



技術指標

測量精度+3%

測量介質: 空氣

管道: 圓管、矩形管

保護套管材質: 氧化鋁耐磨陶瓷公稱壓力: Pn≤6.4Mpa

流體溫度: t≤450°C 注:根據用戶管道尺寸設計流量要求定制

概述

HDJ橫截面風量測量裝置是依據速度面積法的原理而研制出來的流量計。速度面積法是將測量流速的截面分割為許多小單元，假設每個單元面積的流速VI,則總的流量就等于流過所有小單元面積流量之和。當單元面積分割得愈多，所測的流量愈準確，橫截面風量測量裝置就是依據這個原理而研制。無需要直管段，只要有250mm 300mm長的安裝位置即可。壓力損失小，壓損只有機翼測風裝置的10%。具有自整流功能，不受不規則流體、甚至是多向旋轉達氣流的影響，可加裝吹掃裝置，實現人工或自動政掃。可對特殊結構形狀的管道的流量進行測量，長期穩定性好、適用范圍廣、結構簡單、操作便于掌握、故障容易排除。



適用范圍

鍋爐一次、二次風、三次風風速風量測量。



主要技術參數

測量介質:空氣

管道圓管、矩形管基本誤差限:士1%

公稱壓力: Pn≤6.4Mpa流體溫度: t≤450°C

精度等級:1,0級1.5級2.5級



注:根據用戶現場工況定制.

概述

該裝置是基于阿牛巴原理的系列產品，其獨特的結構可于各種差壓變送器配套測量氣體的流速和流量，廣泛用于自動化控制。



適用范圍

測量介質含粉量少，直管段比較長的風量，風速測量。



主要技術參數

測量介質:空氣、鍋爐一、二次風等介質測量精度:士3%

公稱壓力: Pn≤6.4Mpa流體溫度: t≤450°C

注根據用戶現場工況，定制

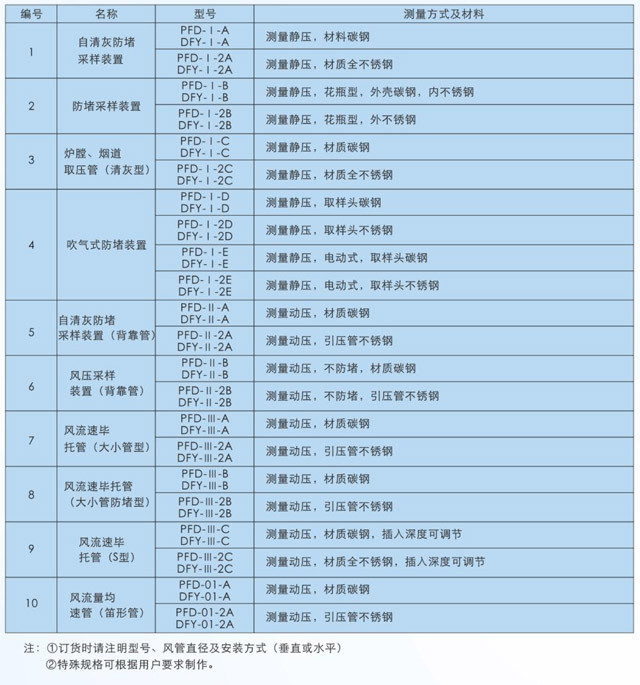

選型指導

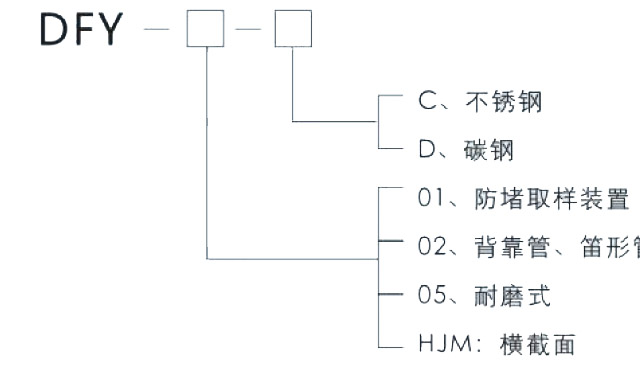

訂貨編號
